Гибка листового металла

Холодная гибка листового металла толщиной до 4 мм. Длина гиба 2,5 м
Многоугловая гибка (V, Z, W, П)

Заказать услугу Задать вопрос

Оставьте заявку и наш менеджер свяжется с вами для консультации и уточнения информации по проекту

Заказать услугу

Заявки на гибку листового металла принимаются на почту laser@tehno-lux96.ru.

Компания «Техно-Люкс» предлагает профессиональные услуги по гибке листового металла на гидравлическом листогибочном прессе с ЧПУ усилием 70 тонн. Выполняем высокоточную обработку заготовок толщиной до 5 мм и длиной гиба до 2500 мм из черных и цветных металлов.

Рассчитать стоимость

Материалы для гибки металла

Оборудование позволяет осуществлять холодную гибку листового металла толщиной до 4мм. Максимальная длина гиба - 2,5м. Возможна V-, W-, Z-, П-образная гибка.

гибка металла екатеринбург

Более 20 видов гиба!

Вальцовка листового металла представляет собой технологию механического деформирования заготовки с определенным радиусом округления. Мы предлагаем заказать услугу в нашей компании для создании труб, изделий цилиндрической и конусообразной форм.

Гибка листа, согласно установленных условий, может осуществляться по следующим технологиям:

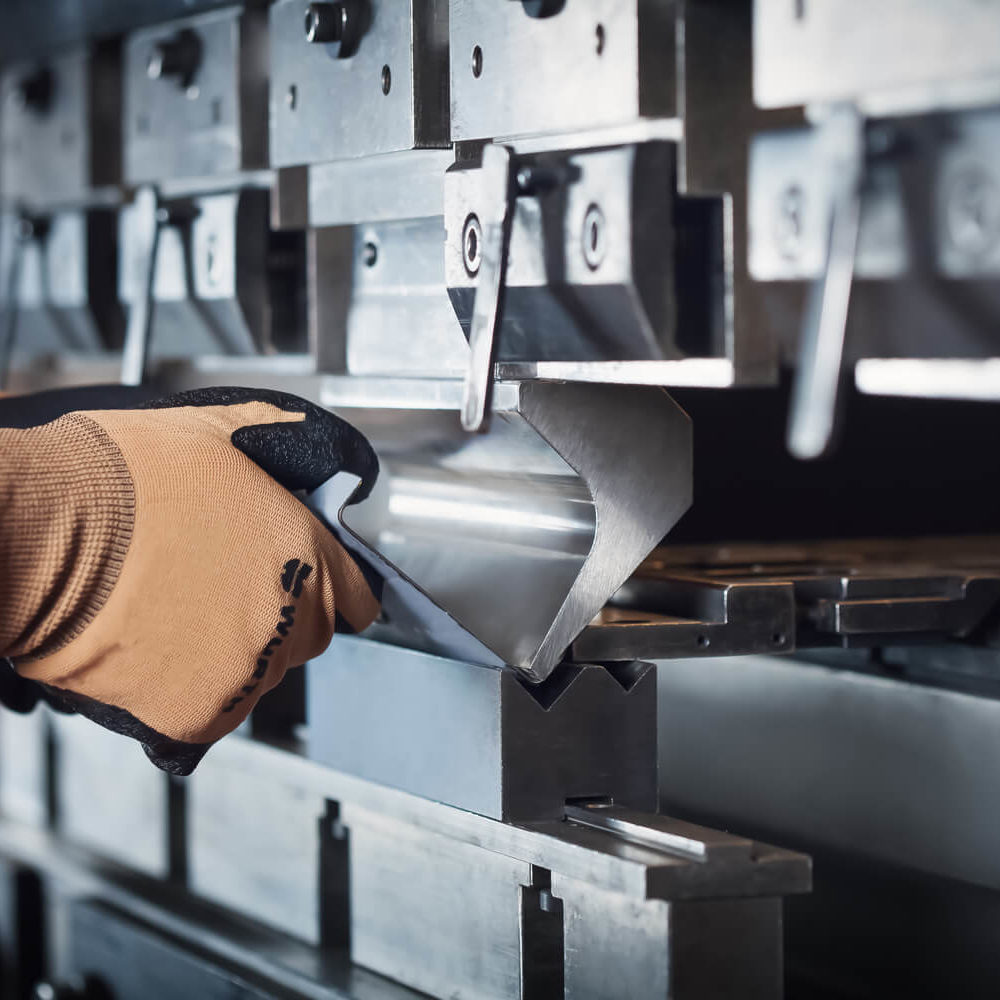

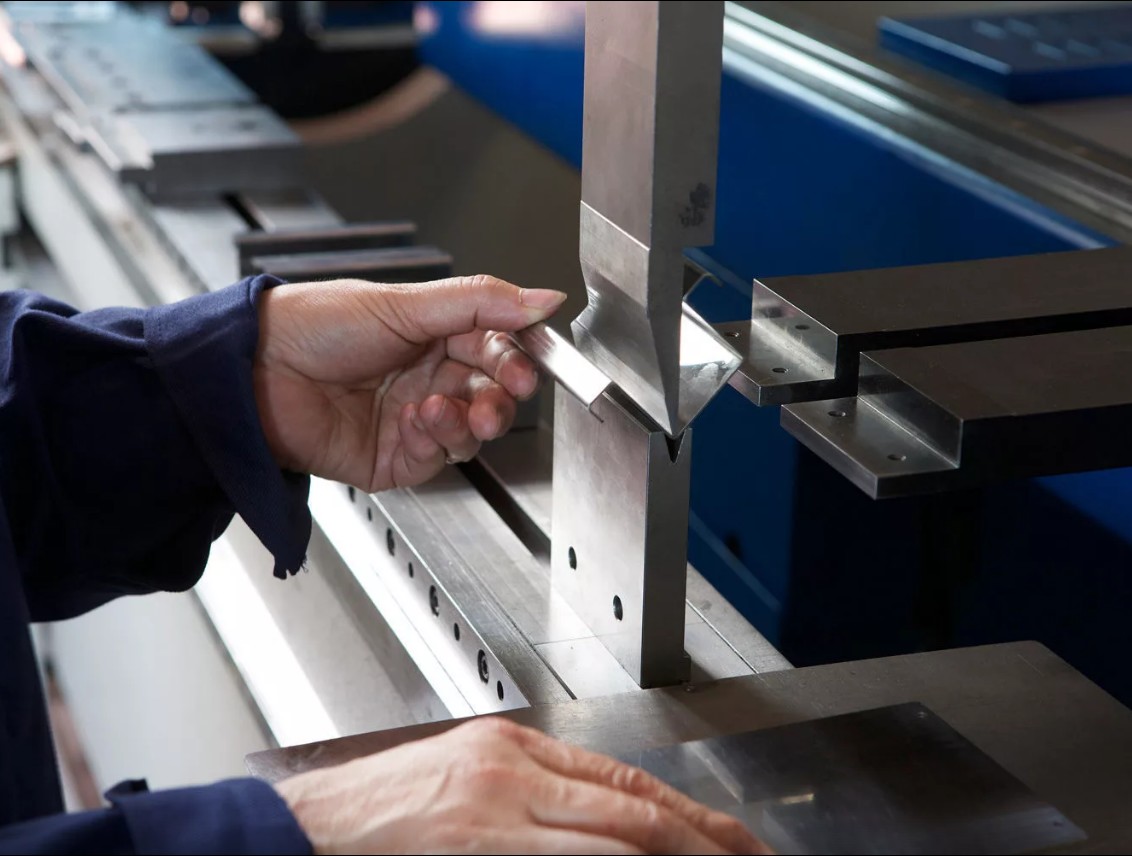

Одноугловая или V-образная гибка;

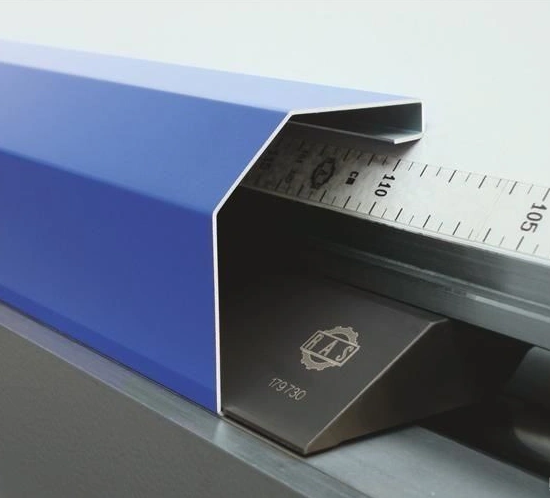

П-образная и Z-образная гибка;
Гибка, подразумевающая образование большого количества углов;
Радиусная гибка.

В большинстве случаев процесс гибки осуществляется в холодном состоянии, но в некоторых случаях востребована горячая деформация, например, воздействие на высокоуглеродистые стали, отличающиеся низкой пластичностью, а также дюралюминий.

Стоимость гибки листового металла

Цена гибки металла зависит от толщины материала, длины гиба, количества гибов на детали и тиража. Предоставляем точный расчет после получения чертежей.

Толщина металла, мм	Длина гиба до 500 мм	Длина гиба 500-1500 мм	Длина гиба 1500-2500 мм
0,5-1	от 10 руб/гиб	от 12 руб/гиб	от 20 руб/гиб
1,5	от 11 руб/гиб	от 13 руб/гиб	от 22 руб/гиб
2	от 13 руб/гиб	от 15 руб/гиб	от 25 руб/гиб
3	от 19 руб/гиб	от 21 руб/гиб	от 38 руб/гиб
4	от 25 руб/гиб	от 30 руб/гиб	от 44 руб/гиб
5	от 31 руб/гиб	от 37 руб/гиб	от 50 руб/гиб
6	от 38 руб/гиб	от 50 руб/гиб	от 56 руб/гиб

Скидки при серийном производстве

Партия от 100 деталей — скидка 10% от базовой цены
Партия от 500 деталей — скидка 15% от базовой цены
Постоянным клиентам — индивидуальные условия сотрудничества

Минимальная стоимость заказа: 1000 рублей
Срочное выполнение (1-2 дня): +30% к стоимости
Стандартный срок изготовления: 2-5 рабочих дней

Требования к чертежам для гибки металла

Для точного расчета стоимости и качественного выполнения работ необходимо предоставить чертежи развертки с указанием всех размеров, линий и углов гибки.

Формат файлов

DXF, DWG — основной формат для ЧПУ обработки
PDF с размерами — для предварительного расчета
Эскиз с размерами — фото или скан чертежа

Необходимая информация

Размеры развертки детали в плоском виде
Толщина металла и марка материала
Линии сгиба с указанием направления
Углы гибки в градусах
Радиусы гибки (при необходимости)
Количество деталей в партии

Расчет развертки

Учитывайте K-фактор для точности размеров
Для толщины 0,5-2 мм минимальный радиус равен толщине
Для толщины 3-5 мм радиус в 1,5-2 раза больше толщины
Расстояние от края до линии гибки — минимум 3 толщины

Точность обработки

Точность угла гибки: ±0,5°
Точность размеров полок: ±0,5 мм
Повторяемость партии: ±0,3 мм
Лазерный контроль угла в процессе гибки

⚠ Важно: При проектировании изделий под гибку учитывайте минимальные радиусы для вашего типа металла — это исключит растрескивание на линии сгиба.

Нет чертежа? Отправьте эскиз, фото или описание задачи — мы подготовим развертку для гибки бесплатно при заказе от 5000 руб.

Отправить заявку или на почту laser@tehno-lux96.ru.

Оборудование для гибки листового металла

Используем современный гидравлический листогибочный пресс с ЧПУ для высокоточной гибки листового металла любой сложности.

Листогибочный пресс SMD PBC-80/2550 с ЧПУ

Технические характеристики

Тип пресса: гидравлический с ЧПУ управлением
Усилие: 70 тонн (80 тонн макс.)
Длина гиба: до 2500 мм
Максимальная толщина: черная сталь до 5 мм, нержавейка до 4 мм, алюминий до 4 мм
Точность позиционирования: ±0,01 мм
Точность угла гибки: ±0,5°
Система ЧПУ: DAC360 с лазерным контролем угла

Возможности гибки

V-образная гибка под углом от 30° до 165°
П-образная и Z-образная гибка
Радиусная гибка с контролем радиуса
Многоступенчатая гибка сложных профилей
Отбортовка кромок на 90° и 180°
Гибка коробов и корпусов
Хранение программ для серийного производства

Дополнительное оборудование

Лазерный станок Senfeng S3015 2 кВт — резка листа от 0,5 до 18 мм (рабочее поле 1500×3000 мм)
Гидравлические гильотинные ножницы IRONMAC SB-K 6x2500 — резка листа до 6 мм, длина 2500 мм
Профилегиб АПВ Унигма макси — радиусная гибка круглых и профильных труб
Сварочное оборудование: аргонно-дуговая сварка TIG, полуавтомат MIG/MAG Aurora Прогресс 350, лазерная сварка FoxWeld LASER 2000-3-МТ

Что мы производим методом гибки

Изготавливаем широкий ассортимент изделий из гнутого листового металла для различных отраслей промышленности и строительства.

Металлические корпуса
Уголок
Швеллер
V, Z, W, П-образный профиль
Парапетные крышки
Компенсаторы для деформационных швов
Фасадные кассеты
Конструктивные элементы для кровли, систем отвода осадков, снегоуловителей
Профиля для окон, элементов ограждений
Распределительные щиты, трансформаторные корпуса, шкафы
Мебель

Часто задаваемые вопросы

Какую максимальную толщину металла можно гнуть?

Наш листогибочный пресс с усилием 70 тонн гнет черную сталь толщиной до 5 мм, нержавеющую сталь до 4 мм, алюминий до 4 мм. Максимальная длина гиба — 2500 мм.

Какой минимальный радиус гибки?

Минимальный внутренний радиус гибки зависит от толщины и марки материала. Для черной стали 0,5-2 мм радиус равен толщине (R=S), для 3-5 мм — в 1,5-2 раза больше толщины.

Можете ли вы гнуть металл с полимерным покрытием?

Да, используем специальные защитные накладки на пуансоне и матрице, которые исключают повреждение полимерного покрытия, оцинковки и полированных поверхностей.

Можете ли вы рассчитать развертку?

Да, наши специалисты рассчитают развертку с учетом K-фактора для вашего типа металла и толщины. Эта услуга бесплатна при заказе от 5000 рублей.

Какая точность гибки на ЧПУ прессе?

Точность угла гибки составляет ±0,5°, точность размеров полок ±0,5 мм, повторяемость партии ±0,3 мм. Лазерная система контролирует угол в процессе гибки.
