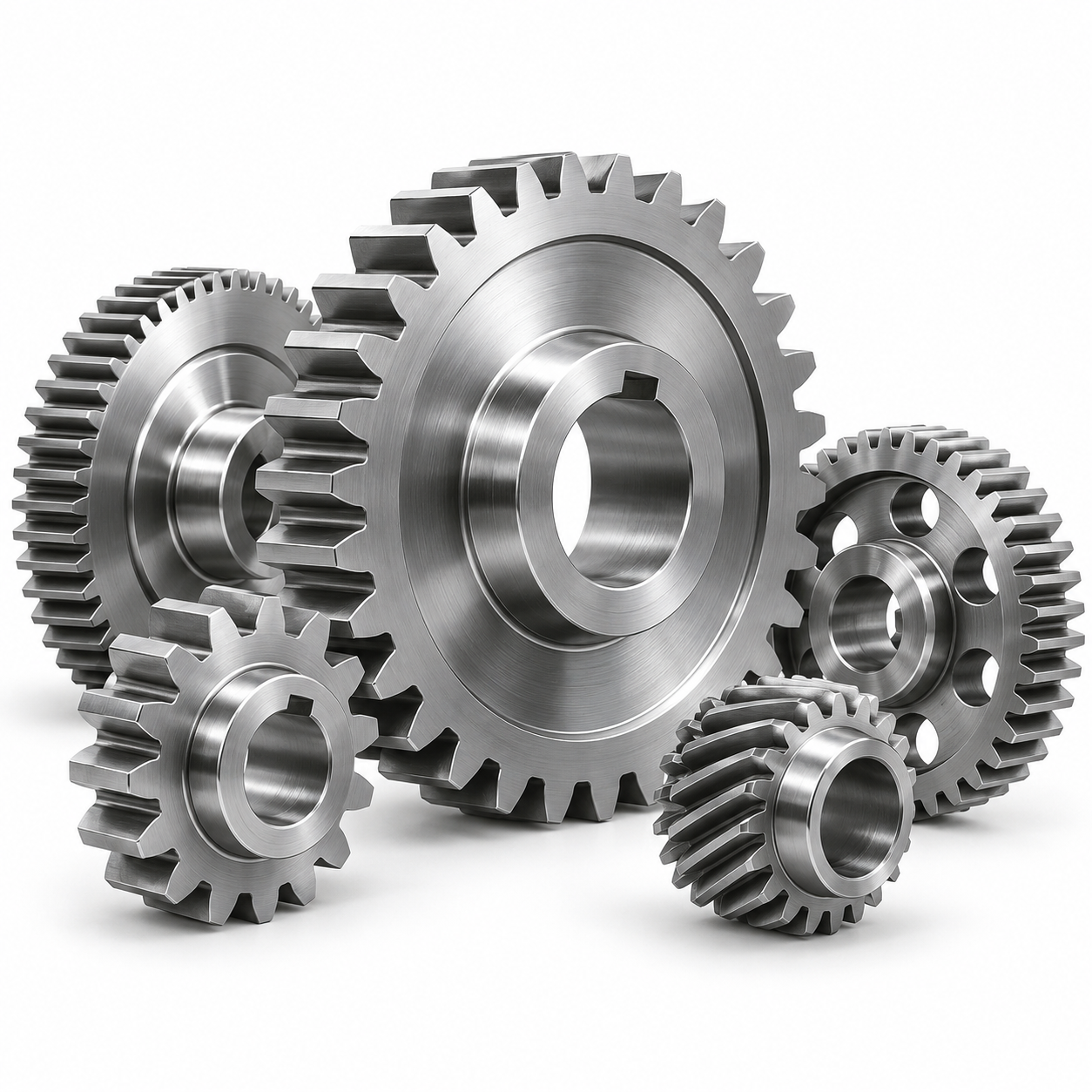

Металлические шестерни применяются в механизмах, где необходимо передавать вращение и крутящий момент, изменять частоту вращения, направление движения или преобразовывать вращательное движение в поступательное. Зубчатые передачи используются в промышленных редукторах, станках, конвейерах, автомобилях, строительной и сельскохозяйственной технике, подъемных механизмах, и приводах. Конкретный тип шестерни выбирают не только по области применения, но и по расположению валов, нагрузке, режиму работы и параметрам зубчатого зацепления.
Содержание
- Для чего металлическая шестерня нужна в механизме
- Где применяются металлические шестерни
- Как сфера применения связана с типом шестерни
- Как тип передачи зависит от расположения валов
- От чего зависит выбор материала шестерни
- Что определяет работоспособность зубчатой передачи
- Как подобрать шестерню для существующего механизма
- Частые ошибки при выборе шестерни
- Что указать при заказе
Коротко
- Металлическая шестерня служит для передачи движения и мощности между элементами механизма.
- Зубчатая передача позволяет изменять частоту вращения, крутящий момент и направление передачи движения.
- Цилиндрические, конические, червячные, планетарные и реечные передачи предназначены для разных кинематических схем.
- Сфера применения сама по себе не определяет конструкцию шестерни - необходимо учитывать расположение валов, нагрузку и параметры зацепления.
- При замене изношенной детали недостаточно знать только наружный диаметр - требуется проверить всю геометрию зубчатого зацепления.
Для чего металлическая шестерня нужна в механизме
Основная задача шестерни - передать вращение и мощность между элементами машины с заданным передаточным отношением. Пара зубчатых колес позволяет изменять частоту вращения и крутящий момент, а разные схемы передач дают возможность передавать движение между параллельными, пересекающимися или скрещивающимися валами.
Сочетание шестерни и зубчатой рейки позволяет решать другую задачу - преобразовывать вращательное движение в поступательное или выполнять обратное преобразование.
Например, внутри редуктора зубчатые ступени согласуют параметры двигателя с рабочим механизмом. При уменьшении частоты вращения выходного вала редуктор позволяет получить требуемый для оборудования крутящий момент.
Поэтому при выборе детали правильнее сначала определить, какую функцию должна выполнять зубчатая передача, и только затем переходить к геометрии и материалу. Готовые решения и возможность изготовления детали по заданным параметрам можно посмотреть в разделе шестерни на заказ.
Где применяются металлические шестерни
Металлические зубчатые колеса используются практически во всех областях, где применяется механический привод. Размеры, нагрузки, точность и режим работы при этом могут значительно различаться - от компактных исполнительных механизмов до тяжелых промышленных редукторов.
| Сфера применения | Где работает зубчатая передача | Основная задача |
| Промышленное оборудование | Редукторы, конвейеры, мешалки, дробилки, производственные механизмы | Передача мощности, изменение частоты вращения и крутящего момента |
| Станочное оборудование | Главные приводы, механизмы подачи, поворотные узлы | Передача и точное управление движением |
| Транспорт | Коробки передач, редукторы, дифференциалы и приводные механизмы | Передача мощности между агрегатами |
| Строительная и специальная техника | Ходовые, поворотные и подъемные приводы | Работа при значительной и переменной нагрузке |
| Сельскохозяйственная техника | Приводы рабочих органов и трансмиссионные узлы | Передача движения между механизмами |
| Подъемное оборудование | Лебедки, тали, краны и другие грузовые приводы | Получение требуемой скорости и момента |
| Автоматизированное оборудование | Сервоприводы, исполнительные и позиционирующие механизмы | Управляемое и повторяемое движение |
| Реечные приводы | Станки, ворота, механизмы линейного перемещения | Преобразование вращения в поступательное движение |
Промышленные редукторы и мотор-редукторы
Редукторы - одна из наиболее распространенных областей применения металлических зубчатых колес. Внутри корпуса может находиться одна или несколько ступеней передачи, которые связывают двигатель с исполнительным механизмом.
Такие приводы используются в конвейерах, смесителях, дробильном оборудовании, производственных линиях, подъемных установках и других машинах, где параметры вращения двигателя не соответствуют требуемым параметрам рабочего механизма.
Станки и производственное оборудование
В станочном оборудовании зубчатые передачи могут работать в приводах шпинделей, механизмах подачи, поворотных устройствах и вспомогательных узлах.
Для таких механизмов значение имеет не только способность зубьев передавать нагрузку. Геометрические отклонения зубчатого колеса могут влиять на плавность движения, вибрацию, шум и точность работы оборудования.
Поэтому шестерню для станка нельзя корректно подобрать только по диаметру или приблизительному количеству зубьев.
Конвейеры и транспортирующие системы
В конвейерном оборудовании редуктор связывает электродвигатель с приводным барабаном или другим исполнительным элементом. Зубчатая передача изменяет параметры вращения до значений, необходимых транспортирующему механизму.
При выборе передачи дополнительно учитывают режим работы, частоту пусков, продолжительность эксплуатации и характер нагрузки.
Подъемные механизмы
В лебедках, талях и других подъемных устройствах зубчатые передачи используются для получения требуемой частоты вращения и крутящего момента на выходном валу.
В подобных системах особенно важен расчет нагрузки. Использовать шестерню только потому, что она совпадает с прежней деталью по нескольким внешним размерам, недостаточно.
Строительная и сельскохозяйственная техника
Зубчатые редукторы используются в ходовых механизмах, поворотных приводах, лебедках и приводах рабочих органов строительной, карьерной и сельскохозяйственной техники.
Для таких условий дополнительно учитывают переменные и ударные нагрузки, загрязнение, смазывание и режим эксплуатации оборудования.
Автоматизация и позиционирование
Металлические шестерни применяются и в компактных механизмах автоматизированного оборудования, сервоприводах и позиционирующих устройствах.
Здесь требования могут быть связаны не только с передаваемой нагрузкой, но и с люфтом, плавностью перемещения, повторяемостью и точностью позиционирования.
Реечные приводы
Пара «шестерня - зубчатая рейка» используется там, где вращение необходимо преобразовать в линейное перемещение. Такие механизмы встречаются в станках, приводах ворот, автоматизированных линиях и различных системах перемещения.
Как сфера применения связана с типом шестерни
Одна отрасль может одновременно использовать несколько видов зубчатых передач. Например, в составе одного станка могут находиться цилиндрическая передача, коническая пара и реечный привод.
Поэтому выбирать вид шестерни только по названию оборудования неправильно. В первую очередь определяется кинематическая задача механизма.
| Задача механизма | Возможный тип передачи | Расположение элементов | Что проверить |
| Передать вращение между параллельными валами | Цилиндрическая прямозубая или косозубая | Параллельные оси | Параметры зацепления, нагрузку, частоту вращения |
| Передать движение между пересекающимися валами | Коническая | Оси пересекаются | Угол между валами и геометрию зубчатой пары |
| Передать движение между скрещивающимися валами | Червячная или другая подходящая передача | Оси не параллельны и не пересекаются | Компоновку, передаточное отношение и режим работы |
| Преобразовать вращение в линейное движение | Шестерня и зубчатая рейка | Вращение шестерни и перемещение рейки | Параметры зацепления и требуемую длину перемещения |
| Получить компактную многоступенчатую передачу | Планетарная | Соосная компоновка | Нагрузку, передаточное отношение и конструкцию механизма |
| Заменить существующую шестерню | Тип должен соответствовать существующей передаче | Определяется конструкцией оборудования | Всю геометрию зацепления и посадочные размеры |
Практический принцип следующий: сначала определяют кинематическую схему, затем параметры зубчатой передачи и только после этого выбирают материал, способ изготовления и последующую обработку.
Как тип передачи зависит от расположения валов
Параллельные валы
Для передачи вращения между параллельными валами применяют цилиндрические зубчатые колеса, в том числе прямозубые и косозубые.
Прямозубая цилиндрическая передача относится к наиболее распространенным вариантам и используется во множестве редукторов и приводных механизмов.
Пересекающиеся валы
Конические зубчатые колеса применяют, когда оси валов пересекаются. Конкретная геометрия зубьев и угол между валами задаются конструкцией передачи.
Скрещивающиеся валы
Если оси не параллельны и не пересекаются, могут применяться червячные и другие виды передач, рассчитанные на такую компоновку.
Выбор зависит от требуемого передаточного отношения, нагрузки, размеров узла, скорости и условий смазывания.
Преобразование вращения в поступательное движение
Если требуется линейное перемещение, используется зубчатая рейка с сопряженной шестерней. При вращении зубчатого колеса рейка перемещается вдоль своей оси.
Почему в нагруженных механизмах применяют металлические шестерни
Металлические зубчатые колеса используются там, где материал должен соответствовать расчетной нагрузке, условиям работы и требуемому ресурсу передачи. Однако сам по себе металл не делает шестерню автоматически подходящей для нагруженного механизма.
Работоспособность определяется сочетанием материала, геометрии зубьев, качества изготовления, термообработки, смазывания, монтажа и фактической нагрузки.
Если для изготовления механизма требуются и другие нестандартные детали, посмотреть доступные направления производства можно в разделе изделия из металла.
От чего зависит выбор материала шестерни
Универсального материала, подходящего для любой металлической шестерни, не существует. Материал выбирают по условиям конкретной передачи и требованиям технической документации.
При выборе оценивают:
- величину и характер нагрузки;
- размер зубчатого колеса;
- частоту вращения;
- расчетный ресурс механизма;
- требования к износостойкости;
- условия смазывания;
- рабочую среду;
- технологию изготовления;
- необходимость и вид термообработки;
- требования чертежа или проекта.
Поэтому выбирать марку металла только по принципу «чем прочнее, тем лучше» некорректно. Требования к материалу должны соответствовать расчету зубчатой передачи и технологии изготовления детали.
Что определяет работоспособность зубчатой передачи
Работоспособность передачи определяется не одним параметром, а сочетанием геометрии, нагрузки, материала, точности изготовления, монтажа и условий эксплуатации.
При проектировании зубчатых колес отдельно оценивают контактную долговечность рабочих поверхностей и прочность зубьев при изгибе. Поэтому простой выбор металла без расчета геометрии зуба не позволяет подтвердить пригодность передачи для заданной нагрузки.
Практически это означает, что формулировки вида «нужна стальная шестерня диаметром 100 мм» недостаточно для корректного изготовления детали.
Как подобрать шестерню для существующего механизма
Наиболее надежный вариант - изготовление или подбор по рабочему чертежу с заданными параметрами зубчатого венца. Если документации нет, характеристики приходится восстанавливать по существующей детали и сопряженному механизму.
При подборе необходимо проверить:
- тип зубчатой передачи;
- число зубьев;
- параметры зубчатого зацепления;
- наружные и посадочные размеры;
- ширину зубчатого венца;
- конструкцию ступицы;
- шпоночные пазы, шлицы и другие посадочные элементы;
- материал, если он указан в документации;
- требования к термообработке;
- требования к точности;
- параметры сопряженного зубчатого колеса.
При изготовлении некоторых плоских заготовок и элементов применяется раскрой металла. Подробнее о технологии можно прочитать в разделе лазерная резка металла. Однако технология получения конкретной шестерни должна выбираться с учетом требуемого профиля зубьев и точности детали.
Почему одного наружного диаметра недостаточно
Два зубчатых колеса одинакового наружного диаметра могут иметь разное число зубьев и разные параметры зацепления. Внешне похожая деталь поэтому не обязательно сможет работать с существующей ответной шестерней.
Особенно это важно при восстановлении деталей старого оборудования, когда оригинальный чертеж отсутствует.
Когда шестерню изготавливают по чертежу или образцу
Индивидуальное изготовление требуется, если готовая деталь не подходит по геометрии, посадке или конструкции либо необходимо восстановить элемент оборудования, для которого стандартная запасная часть недоступна.
Рабочий чертеж остается предпочтительным исходным документом, поскольку содержит размеры и технические требования к детали.
Если чертежа нет, образец может использоваться для восстановления геометрии. При этом степень износа должна учитываться отдельно: сильно изношенный зуб уже не соответствует исходному профилю.
Компания «Техно-Люкс» принимает заказы на изготовление шестерен по образцу и чертежу. На странице направления также указаны типы деталей, с которыми работает производство.
Частые ошибки при выборе металлической шестерни
Подбор только по наружному диаметру
Совпадение наружного диаметра не подтверждает совместимость деталей. Необходимо проверить число зубьев и параметры зацепления.
Игнорирование ответной шестерни
Зубчатые колеса работают в составе передачи. Новая деталь должна корректно взаимодействовать с существующим колесом или зубчатой рейкой.
Выбор материала без учета причины поломки
Замена материала на более прочный сама по себе не гарантирует увеличения срока службы. Причиной выхода из строя могут быть перегрузка, нарушение геометрии, перекос валов, неправильное смазывание или особенности режима эксплуатации.
Замена типа передачи без перерасчета
Прямозубые, косозубые, конические и червячные передачи имеют разную геометрию и предназначены для разных схем передачи движения. Заменять один тип другим без инженерного расчета нельзя.
Копирование сильно изношенного зуба
Поверхность изношенной детали уже не отражает первоначальную форму зуба. Если новый элемент изготавливается по образцу, желательно дополнительно использовать документацию оборудования или параметры сопряженной шестерни.
Главное
Металлическую шестерню нельзя выбирать только по отрасли применения, материалу или наружным размерам. Сначала определяют схему передачи, параметры зубчатого зацепления, нагрузку и условия эксплуатации. Затем устанавливают требования к материалу, точности и технологии изготовления.
Для новой передачи требуется инженерный расчет. Для ремонтной детали необходимо корректно восстановить исходную геометрию и проверить совместимость с сопряженным элементом.
Что указать при заказе шестерни
Для предварительной оценки изготовления лучше предоставить рабочий чертеж с параметрами зубчатого венца, посадочными размерами, материалом и техническими требованиями.
| Что передать изготовителю | Для чего это требуется |
| Чертеж детали | Для определения геометрии, размеров и технических требований |
| Число зубьев и параметры зацепления | Для совместимости с ответным зубчатым колесом |
| Посадочные размеры | Для правильной установки детали на вал |
| Шпоночный паз или шлицы | Для воспроизведения способа передачи момента между валом и шестерней |
| Материал | Если конкретная марка предусмотрена проектной документацией |
| Требования к термообработке | Если они установлены чертежом или расчетом |
| Образец старой шестерни | Для восстановления параметров при отсутствии документации |
| Ответная шестерня или ее параметры | Для дополнительной проверки совместимости зубчатой пары |
Если кроме зубчатого колеса необходимо изготовить другие плоские или фигурные металлические элементы, на сайте также представлен раздел металлические пластины на заказ. Общий перечень доступных способов обработки металла размещен в разделе услуги металлообработки.
