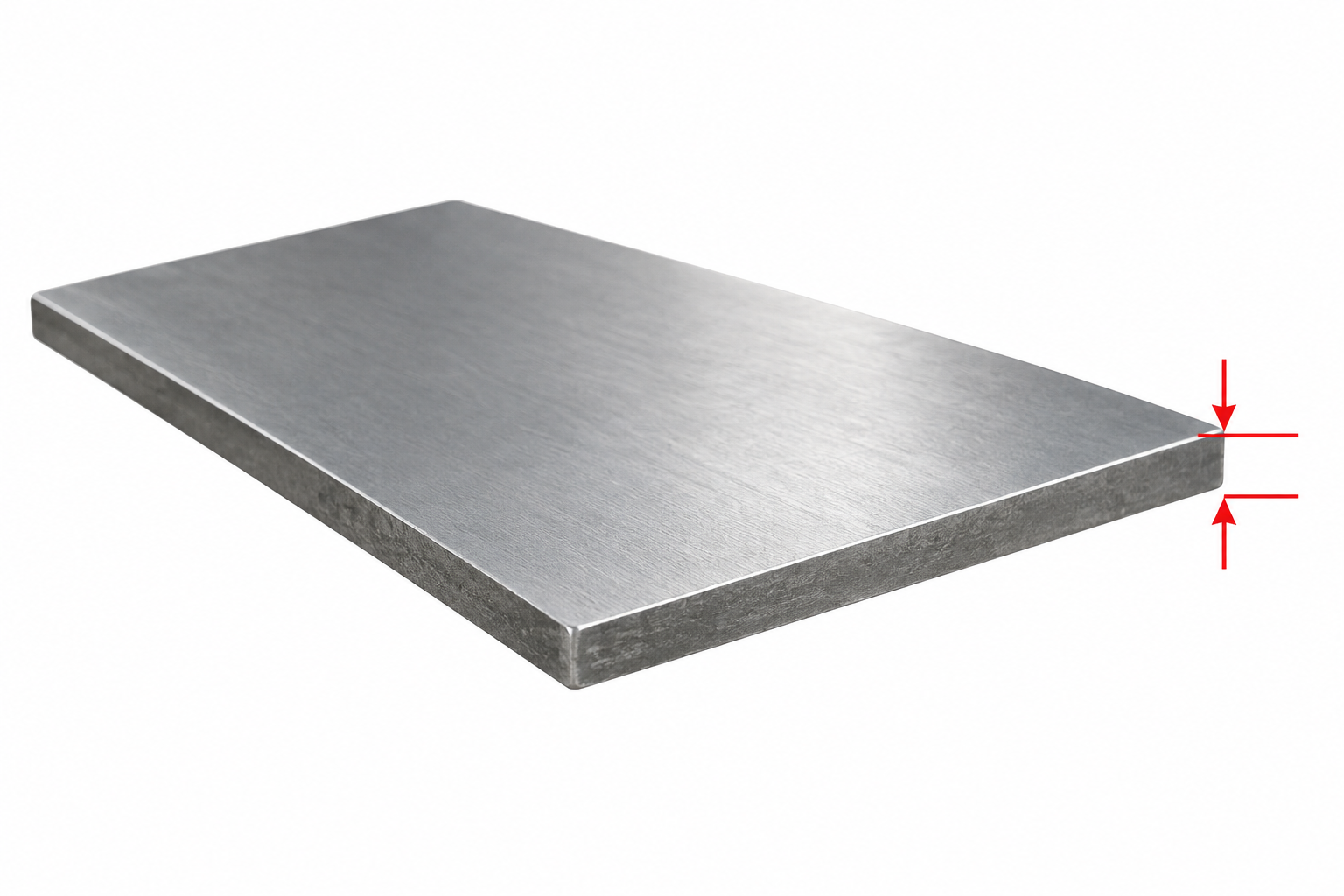

Как выбрать толщину металлической пластины под нагрузку

Толщину металлической пластины нельзя надежно выбрать только по массе, которую она должна выдерживать. Для расчета нужны размеры свободного участка, схема опирания, характер нагрузки, материал, допустимые напряжения и прогиб. При изгибе пластины напряжение сильно зависит от толщины, а прогиб - еще сильнее. Поэтому расчет выполняют как минимум по двум условиям: прочности и жесткости. Для ответственных конструкций дополнительно проверяют местную устойчивость, соединения, опоры, отверстия и действие сосредоточенных нагрузок.

Содержание

• От чего зависит необходимая толщина пластины
• Почему нельзя выбирать толщину только по весу нагрузки
• Какие данные нужны для расчета
• Расчет прямоугольной пластины при равномерной нагрузке
• Пример расчета
• Равномерная и сосредоточенная нагрузка
• Как влияет схема крепления
• Почему расчета по прочности недостаточно
• Как выбрать толщину металлической пластины
• Когда лучше использовать ребра жесткости
• Частые ошибки
• Что указать при заказе металлической пластины

Коротко

• Нагрузка сама по себе не определяет толщину пластины. Нужны размеры пролета и способ закрепления.
• Для пластин под поперечной нагрузкой проверяют как напряжения, так и прогиб.
• При одной расчетной схеме изгибное напряжение зависит от толщины примерно как 1/t², а прогиб - как 1/t³.
• Увеличение свободного пролета резко повышает требования к жесткости пластины.
• Сосредоточенную силу нельзя без проверки заменять равномерно распределенной нагрузкой той же величины.
• При большом пролете установка ребер или дополнительных опор иногда эффективнее простого увеличения толщины металла.

От чего зависит толщина металлической пластины

Требуемая толщина определяется сочетанием нагрузки, размеров, материала и условий закрепления. Две пластины одинакового размера и материала могут требовать разную толщину, если одна опирается по четырем сторонам, а другая фактически работает между двумя опорами.

Если пластина изготавливается как отдельная деталь конструкции, после расчета можно определить ее размеры, форму и расположение отверстий. На сайте доступны металлические пластины на заказ по индивидуальным размерам и чертежам.

Параметр	Что нужно определить	Почему это влияет на результат
Размер пластины	Длина и ширина, мм	Определяет геометрию расчетного участка
Свободный пролет	Расстояние между реальными опорами, мм	Непосредственно влияет на напряжения и прогиб
Нагрузка	Н, кН или Н/мм²	Определяет силовое воздействие
Распределение нагрузки	Равномерное, локальное или сосредоточенное	Определяет расчетную схему
Опирание	По двум или четырем сторонам, шарнирное, жесткое	Меняет изгибающие моменты и деформации
Материал	Конкретная сталь или другой сплав	Определяет расчетные механические характеристики
Допустимый прогиб	По требованиям конструкции или проекта	Может определять толщину раньше прочности
Отверстия и вырезы	Размеры и расположение	Могут создавать локальную концентрацию напряжений
Ребра жесткости	Наличие, расположение и шаг	Уменьшают свободный расчетный участок
Характер воздействия	Статическое, повторное или ударное	Может требовать дополнительных проверок

Поэтому вопрос «какая толщина металла выдержит 500 кг?» не имеет одного корректного ответа. Пятьсот килограммов на небольшой площадке и та же нагрузка, распределенная по всей поверхности большой пластины, создают разные условия работы металла.

Почему нельзя выбирать толщину только по весу нагрузки

Одинаковая сила может требовать совершенно разной толщины в зависимости от площади приложения и расстояния между опорами.

Например, недостаточно знать, что на пластину действует оборудование определенной массы. Нужно установить:

• где расположены его опоры;
• сколько точек контакта приходится на пластину;
• какова площадь каждой точки контакта;
• где относительно опор приложена сила;
• опирается пластина по контуру или только на отдельные элементы;
• есть ли под пластиной балки или ребра;
• возможны ли динамические воздействия.

Если четыре ножки оборудования передают нагрузку на небольшие площадки, задача отличается от случая, когда такая же сила распределяется практически по всей площади металлического настила.

Для локального приложения силы дополнительно может потребоваться проверка зоны контакта, местного изгиба, расположенных рядом отверстий и сварных соединений.

Какие данные нужны перед расчетом

Перед подбором толщины сначала составляют расчетную схему. Без этого даже точные механические характеристики стали не дадут надежного результата.

Минимальный набор исходных данных:

1. Длина и ширина свободного участка пластины.
2. Точное расположение опор.
3. Способ закрепления краев.
4. Расчетная нагрузка и единицы ее измерения.
5. Размер области приложения нагрузки.
6. Марка и состояние материала.
7. Требуемое ограничение по прогибу.
8. Наличие отверстий, пазов, сварных деталей и других ослаблений.
9. Условия эксплуатации.
10. Требования применяемой проектной или отраслевой нормативной документации.

Если неизвестна хотя бы схема опирания, расчет толщины уже содержит существенную неопределенность.

Расчет прямоугольной пластины при равномерной нагрузке

Для плоской прямоугольной пластины постоянной толщины при поперечной равномерно распределенной нагрузке расчет можно представить через зависимости напряжения и прогиба от нагрузки, пролета и толщины.

Расчет напряжения

Для определенной расчетной схемы максимальное изгибное напряжение может быть представлено в форме:

σ_max = β × q × b² / t²

где:

• σ_max - максимальное изгибное напряжение;
• q - равномерная нагрузка на единицу площади;
• b - характерный размер или короткая сторона прямоугольной пластины;
• t - толщина пластины;
• β - безразмерный коэффициент, зависящий от отношения сторон и условий закрепления.

Расчет прогиба

Максимальный прогиб для той же расчетной схемы может быть представлен зависимостью:

w_max = α × q × b⁴ / (E × t³)

где:

• w_max - максимальный прогиб;
• E - модуль упругости материала;
• α - коэффициент, зависящий от формы пластины и способа закрепления.

Из условия по напряжению предварительная минимальная толщина выражается как:

t ≥ √(β × q × b² / σ_lim)

Из условия по прогибу:

t ≥ ∛(α × q × b⁴ / (E × w_lim))

Значения σ_lim и w_lim нельзя принимать универсальными для любой конструкции. Они определяются материалом, назначением детали, расчетной методикой и проектными требованиями.

Что показывают формулы

При неизменной расчетной схеме:

σ_max ∝ 1/t²

w_max ∝ 1/t³

То есть увеличение толщины уменьшает не только напряжение, но особенно заметно - прогиб.

При этом влияние пролета еще сильнее:

σ_max ∝ b²

w_max ∝ b⁴

Поэтому уменьшение свободного пролета дополнительными опорами или ребрами жесткости может существенно повысить жесткость конструкции без чрезмерного увеличения толщины листа.

Пример расчета металлической пластины

Рассмотрим учебный пример, который показывает принцип расчета и не является готовым проектным решением.

Исходные данные:

• квадратная стальная пластина - 500 × 500 мм;
• края условно принимаются шарнирно опертыми;
• нагрузка равномерно распределена;
• q = 5 кПа = 0,005 Н/мм²;
• толщина t = 4 мм;
• E = 210 000 Н/мм²;
• для выбранной расчетной схемы β = 0,2874;
• α = 0,0444.

Проверка напряжения

Подставляем значения:

σ_max = 0,2874 × 0,005 × 500² / 4²

σ_max ≈ 22,45 Н/мм² = 22,45 МПа.

Полученное напряжение само по себе еще не означает, что пластина подходит. Его необходимо сравнить с расчетным сопротивлением или другим допустимым критерием для конкретного материала и применяемой нормативной методики.

Проверка прогиба

w_max = 0,0444 × 0,005 × 500⁴ / (210 000 × 4³)

w_max ≈ 1,03 мм.

Далее значение 1,03 мм сравнивают с допустимым прогибом для конкретной детали или конструкции.

Этот пример показывает, почему нельзя просто сказать, что лист толщиной 4 мм «выдержит такую нагрузку». Полученные значения относятся только к принятой идеализированной расчетной схеме. Если пластина фактически опирается на две балки или нагрузка передается через небольшую опорную площадку, расчет выполняют заново.

Что сильнее всего влияет на требуемую толщину

Проблема	Что можно изменить	Ожидаемый эффект
Большой прогиб	Уменьшить расстояние между опорами	Существенное уменьшение прогиба
Недостаточная жесткость	Увеличить толщину	Увеличение изгибной жесткости
Большой свободный участок	Добавить ребро жесткости	Уменьшение расчетного пролета
Локальная нагрузка	Увеличить площадь передачи силы	Снижение локального воздействия
Нагрузка около отверстия	Изменить положение отверстия или усилить участок	Уменьшение риска локальной перегрузки
Большая масса сплошной пластины	Рассмотреть ребристую конструкцию	Более рациональное распределение материала
Недостаточная прочность	Проверить возможность применения другой марки материала	Повышение несущей способности при корректном перерасчете
Недостаточная жесткость	Изменить толщину или пролет	Прямое влияние на прогиб

Равномерная и сосредоточенная нагрузка - в чем разница

Сосредоточенная нагрузка требует отдельной расчетной модели. Формулы для равномерного давления нельзя автоматически применять к силе, действующей через небольшую площадку.

При равномерной нагрузке воздействие распределяется по поверхности пластины. Примерами могут быть давление жидкости или распределенный груз.

При локальном воздействии сила передается через ограниченную область. Например:

• ножку оборудования;
• колесо;
• домкрат;
• стойку;
• опорную пяту;
• элемент болтового соединения.

Чем меньше площадь контакта, тем внимательнее необходимо оценивать местное напряженное состояние металла и положение точки нагрузки относительно опор, краев и отверстий.

Как влияет схема крепления

Условия закрепления краев непосредственно меняют изгибающие моменты, напряжения и прогиб. Поэтому наружные размеры листа еще не определяют его реальный расчетный пролет.

Схема	Как работает пластина
Опирание по четырем сторонам	Нагрузка распределяется в двух направлениях
Опирание по двум сторонам	Пластина в большей степени работает поперек пролета
Жесткое закрепление краев	Ограничивается поворот края и меняется распределение моментов
Точечные или локальные опоры	Возникает более сложное поле напряжений
Ребра жесткости	Исходная поверхность делится на меньшие расчетные участки

Приваренный лист нельзя автоматически считать идеально жестко защемленным. Реальная жесткость зависит от геометрии узла, сварных швов и элементов, к которым крепится пластина.

Если пластина является частью сварной рамы или другого изделия, расчет нужно выполнять с учетом работы всей конструкции. В каталоге сайта представлены различные изделия из металла, поэтому при подготовке чертежа полезно рассматривать пластину не изолированно, а как элемент конкретного узла.

Почему расчета по прочности недостаточно

Пластина может удовлетворять условию прочности и одновременно иметь неприемлемый прогиб.

В рассматриваемой расчетной модели напряжение уменьшается пропорционально 1/t², а прогиб - 1/t³. Поэтому жесткость необходимо проверять отдельно.

Большой прогиб может вызвать:

• изменение положения установленного оборудования;
• нарушение проектных зазоров;
• появление вибраций;
• деформацию облицовочных элементов;
• нарушение работы соединений;
• накопление жидкости на горизонтальной поверхности;
• видимое коробление детали.

Допустимый прогиб нельзя задавать одной универсальной величиной для любых металлических пластин. Его определяют по назначению изделия, проектным требованиям и применимой нормативной документации.

Как выбрать толщину металлической пластины

Корректный выбор начинается не с таблицы «нагрузка - толщина», а с построения расчетной схемы.

1. Определить рабочий участок

Измеряют расстояния непосредственно между опорами или ребрами жесткости, а не только наружные размеры листа.

2. Определить характер нагрузки

Необходимо установить:

• величину нагрузки;
• направление действия;
• площадь приложения;
• расположение относительно опор;
• статический или динамический характер воздействия.

3. Определить условия закрепления

Проверяют, какие края реально воспринимают нагрузку и насколько соединения препятствуют перемещению и повороту пластины.

4. Определить материал

Для окончательного расчета необходимы механические характеристики конкретной марки или класса материала по применимой нормативной или технической документации.

5. Рассчитать напряжения

Используют расчетную модель, соответствующую геометрии, условиям закрепления и характеру нагрузки.

6. Проверить прогиб

Толщина, достаточная по условию прочности, не обязательно обеспечивает требуемую жесткость.

7. Проверить локальные зоны

Отдельного внимания требуют:

• отверстия;
• вырезы;
• сварные соединения;
• места приложения сосредоточенных сил;
• края пластины;
• зоны крепления.

8. Выбрать номинальную толщину

После определения минимальной расчетной толщины выбирают подходящую номинальную толщину проката и проверяют предусмотренные стандартом отклонения. Если расчет дал промежуточную величину, например 5,3 мм, это не означает, что нужно заказывать лист именно такой номинальной толщины.

Как меняется результат при увеличении толщины

Для одной и той же пластины, нагрузки и схемы закрепления относительное изменение можно оценить по зависимостям σ ∝ 1/t² и w ∝ 1/t³.

Толщина относительно исходной	Относительное напряжение	Относительный прогиб
t	100%	100%
1,25t	около 64%	около 51%
1,5t	около 44%	около 30%
2t	25%	12,5%

Например, увеличение толщины в два раза при неизменных остальных условиях в рассматриваемой модели уменьшает изгибное напряжение в четыре раза, а прогиб - в восемь раз.

Почему уменьшение пролета часто эффективнее увеличения толщины

При изгибе пластины прогиб очень чувствителен к размеру свободного пролета. Для рассмотренной расчетной схемы:

w ∝ b⁴

Если уменьшить свободный пролет в два раза при неизменных остальных параметрах:

(0,5)⁴ = 0,0625

То есть расчетный прогиб идеализированной пластины уменьшается в 16 раз.

Именно поэтому дополнительная опора или ребро жесткости посередине большого листа способно принципиально изменить работу конструкции. Фактический результат зависит от жесткости самого ребра и способа его соединения с пластиной.

Когда лучше использовать ребра жесткости

Если ограничивающим фактором становится большой свободный пролет, увеличение толщины - не единственный вариант.

Ребра жесткости целесообразно рассматривать, когда:

• площадь пластины велика;
• требуется ограничить деформацию;
• увеличение толщины заметно повышает массу изделия;
• под поверхностью можно разместить усиливающие элементы;
• нагрузку можно передать на несущий каркас через дополнительные элементы.

Например, в опорных узлах пластина может работать совместно со стойкой и ребрами. Для таких конструкций на сайте представлен отдельный раздел металлических стоек.

После добавления ребер конструкцию рассчитывают по новой схеме. Нельзя использовать прежнюю формулу и просто условно уменьшить требуемую толщину.

Что еще проверить для ответственной конструкции

Упрощенные формулы подходят для предварительной оценки только тогда, когда их предпосылки соответствуют реальной работе конструкции.

Для ответственных деталей расчет может дополнительно включать:

• общую и местную устойчивость;
• пластические деформации;
• усталость при циклических воздействиях;
• динамические и ударные нагрузки;
• температурные воздействия;
• сварные и болтовые соединения;
• контактные напряжения;
• концентрацию напряжений около отверстий;
• коррозионное уменьшение сечения;
• фактические допуски проката.

Для сложной геометрии, нескольких опор, отверстий, ребер и комбинированной нагрузки может потребоваться конечно-элементный расчет. Аналитические решения в таком случае можно использовать для предварительной оценки и проверки порядка полученных результатов.

Частые ошибки при выборе толщины металлической пластины

Выбирать толщину по таблице «кг на квадратный метр»

Такая таблица не дает надежного ответа без информации о пролете и опорах. Один и тот же лист работает по-разному при расстоянии между опорами 300 и 1000 мм.

Считать только прочность

Допустимые напряжения не гарантируют приемлемую жесткость. Прогиб необходимо проверять отдельно.

Заменять сосредоточенную силу равномерной нагрузкой

Такое упрощение может существенно изменить расчетное напряженное состояние в зоне приложения силы.

Использовать наружный размер вместо свободного пролета

Расчет должен отражать участок, который реально работает между опорами.

Считать, что более прочная сталь автоматически решит проблему прогиба

Повышение предела текучести помогает при ограничении по прочности, но само по себе не означает пропорционального повышения изгибной жесткости.

Игнорировать отверстия и вырезы

Отверстия под крепеж и технологические вырезы изменяют распределение напряжений, особенно рядом с нагруженными и опорными зонами.

Выбирать ровно расчетную толщину

После расчета нужно сопоставить полученное значение с доступным сортаментом и нормативными отклонениями толщины.

Что указать при заказе металлической пластины

После расчета толщины необходимо передать изготовителю не только длину, ширину и толщину, но и остальные параметры детали.

В техническом задании или чертеже обычно указывают:

• материал и марку или класс стали;
• номинальную толщину;
• длину и ширину;
• форму контура;
• размеры и координаты отверстий;
• требования к кромкам;
• необходимые вырезы и пазы;
• требования к поверхности;
• количество деталей;
• требования к дальнейшей сварке или сборке.

Если пластина имеет сложный контур или большое количество отверстий, ее можно получить раскроем листовой заготовки. Для таких деталей применяется лазерная резка листового металла, позволяющая изготавливать детали по заданному контуру чертежа.

Чем полнее исходные данные по нагрузке, геометрии и назначению узла, тем меньше риск выбрать недостаточную или, наоборот, неоправданно большую толщину.

Главное

Толщина металлической пластины определяется не одной нагрузкой, а системой «нагрузка - пролет - закрепление - материал - допустимый прогиб». Для пластины под поперечной нагрузкой необходимо как минимум проверить прочность и жесткость. Если свободный пролет большой, изменение расположения опор или добавление ребер может оказаться эффективнее простого увеличения толщины металла.
