Точность изготовления шестерён определяет, насколько правильно зубья входят в зацепление и распределяют нагрузку. Погрешности шага, профиля, направления зуба, биения и взаимного положения рабочих поверхностей могут увеличивать ошибку передачи, вибрацию, шум и локальную нагрузку на зубья. При этом максимальная точность нужна не всегда - требования должны соответствовать скорости вращения, нагрузке, необходимой плавности хода, конструкции механизма и условиям эксплуатации.
Содержание
- Что означает точность изготовления шестерни
- Какие погрешности влияют на работу передачи
- Что происходит при недостаточной точности
- Почему погрешности увеличивают шум и вибрацию
- Как точность влияет на контакт зубьев и износ
- Всегда ли нужна максимально высокая точность
- Что необходимо контролировать после изготовления
- Что указать при заказе шестерни
- Частые ошибки при заказе
Коротко
- Точность шестерни - это не один размер, а совокупность параметров геометрии зубчатого венца.
- Особое значение имеют отклонения шага, профиля и направления зубьев, а также радиальное биение.
- Погрешности зацепления могут увеличивать ошибку передачи, динамическую нагрузку, шум и вибрацию.
- Неравномерный контакт способен концентрировать нагрузку на ограниченном участке рабочей поверхности зуба.
- Требуемую степень точности выбирают под конкретный механизм - назначать более жесткие допуски без технической необходимости нецелесообразно.
- Контролировать нужно именно те показатели, которые определены чертежом, стандартом и условиями работы передачи.

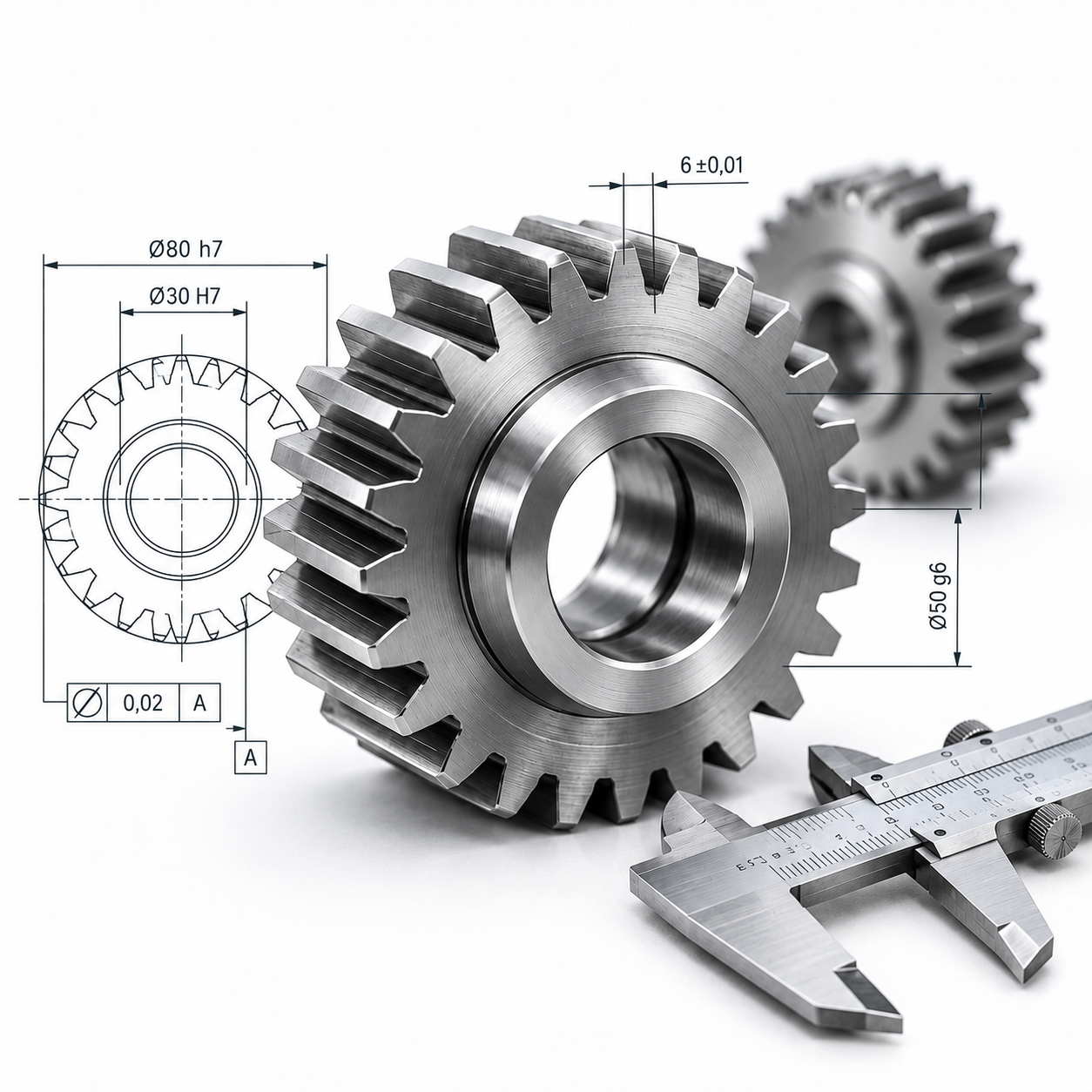

Что означает точность изготовления шестерни
Точность шестерни характеризует допустимые отклонения фактической геометрии зубчатого колеса от заданной. Поэтому проверить только наружный диаметр, отверстие или толщину детали недостаточно. Основное рабочее взаимодействие происходит на боковых поверхностях зубьев.
Для цилиндрических эвольвентных зубчатых колес ISO 1328-1:2013 устанавливает систему классификации допусков для боковых поверхностей зубьев и рассматривает, в частности, отклонения шага, профиля и линии зуба. Стандарт применяется именно к оценке изготовленных зубчатых колес, а не к расчету конструкции передачи.
В российской нормативной системе для цилиндрических зубчатых передач применяется также ГОСТ 1643-81. Он устанавливает степени точности и разделяет требования по кинематической точности, плавности работы и контакту зубьев.
Это принципиальный момент: фраза "шестерня изготовлена точно" без указания контролируемых параметров и требований чертежа дает мало технической информации.
Какие погрешности сильнее всего влияют на работу зубчатой передачи
На качество зацепления влияют сразу несколько групп отклонений, причем разные погрешности проявляются в работе по-разному.
| Проверяемый параметр | Что характеризует | Возможное влияние отклонения | Что учитывать при заказе |
|---|---|---|---|
| Отклонение шага зубьев | Равномерность взаимного расположения соседних зубьев | Неравномерность передачи вращения, дополнительные динамические воздействия | Требования к плавности и точности передачи |
| Накопленная погрешность шага | Суммарное изменение положения зубьев по окружности | Отклонение фактического углового положения ведомого колеса | Кинематические требования механизма |
| Отклонение профиля зуба | Соответствие рабочей поверхности заданному профилю | Изменение характера контакта и передачи нагрузки | Тип зацепления и требования чертежа |
| Отклонение направления зуба | Геометрию рабочей поверхности по ширине венца | Смещение пятна контакта, неравномерное распределение нагрузки | Ширину венца, конструкцию передачи и требования к контакту |
| Радиальное биение | Положение зубчатого венца относительно рабочей оси вращения | Периодическое изменение условий зацепления при вращении | Базирование детали и требования нормативной документации |
| Боковой зазор в собранной передаче | Свободное относительное перемещение сопряженных зубьев | При неправильном значении возможны удары, затрудненное зацепление или нарушение условий работы | Зазор задается для передачи с учетом конструкции, монтажа и условий эксплуатации |
Таблица показывает, почему нельзя назначать один универсальный допуск "на всю шестерню". Работоспособность передачи зависит от сочетания геометрических показателей и точности сборки.
Что происходит, если шестерня изготовлена недостаточно точно
Недостаточная точность изменяет фактическую кинематику и контакт зубьев относительно расчетной модели. Даже если колесо устанавливается на вал и визуально нормально входит в зацепление, это еще не означает правильного распределения нагрузки при вращении.
Последствия удобно рассматривать как последовательную цепочку:
| Исходная проблема | Что изменяется в зацеплении | Возможное эксплуатационное проявление |
|---|---|---|
| Погрешность шага | Момент входа следующей пары зубьев в контакт отличается от расчетного | Неравномерность движения, вибрационное возбуждение |
| Ошибка профиля | Меняется фактическая геометрия контакта | Рост ошибки передачи и локальных нагрузок |
| Ошибка направления зуба или перекос | Нагрузка распределяется по ширине зуба неравномерно | Смещение контакта к отдельному участку поверхности или краю зуба |
| Радиальное биение | Условия зацепления периодически изменяются за один оборот | Повторяющиеся колебания и неравномерность работы |
| Несогласованные отклонения двух колес | Ошибки сопряженных деталей накладываются друг на друга | Нестабильный контакт, шум, вибрация и ускоренное изменение рабочих поверхностей |
Поэтому оценивать зубчатую передачу только по одной шестерне тоже неправильно. ISO 1328-1 отдельно предупреждает, что класс допуска отдельного несобранного колеса нельзя механически использовать как однозначный прогноз эксплуатационных характеристик готовой передачи.
Почему неточность шестерён увеличивает шум и вибрацию
Одна из основных причин виброакустического возбуждения зубчатых передач - ошибка передачи, то есть отличие фактического относительного движения колес от идеальной кинематической зависимости. Исследования зубчатых передач рассматривают transmission error как один из основных факторов, связанных с gear whine и вибрацией.
Производственные отклонения могут изменять момент вступления зубьев в контакт и величину перемещения под нагрузкой. В результате возбуждение становится периодическим с частотой зацепления и связанными с ней составляющими.
При этом шум нельзя использовать как единственный показатель качества изготовления. На вибрацию зубчатого механизма также влияют:
- жесткость зубьев, валов и корпуса;
- нагрузка;
- точность взаимного расположения валов;
- подшипниковые опоры;
- монтаж;
- смазка;
- износ;
- резонансные свойства всей конструкции.
Поэтому тихая работа требует не просто точных зубьев, а согласованной конструкции, изготовления и сборки механизма.
Как точность влияет на контакт зубьев и износ
Чем сильнее фактический контакт отличается от расчетного, тем выше риск неравномерного распределения нагрузки по поверхности зуба. Особенно критичны отклонения, способные смещать нагрузку по ширине венца и создавать краевой контакт.
Если расчетная нагрузка должна восприниматься значительной частью рабочей поверхности, а фактически сосредотачивается на меньшем участке, локальные контактные напряжения могут возрастать. Дальнейший характер повреждения зависит уже от материала, термообработки, нагрузки, смазки, шероховатости поверхностей и режима работы.
Поэтому нельзя утверждать, что определенная погрешность автоматически сократит ресурс в конкретное число раз. Такой результат требует расчета и испытаний конкретной передачи. Корректный технический вывод другой: геометрическая точность помогает обеспечить предусмотренный конструктором характер контакта и распределения нагрузки.
Почему недостаточно точно изготовить отверстие и наружный диаметр
Посадочное отверстие определяет положение колеса на валу, но рабочую функцию передачи выполняют зубья. Деталь может соответствовать требованиям по диаметру отверстия и габаритам, но иметь недопустимые отклонения зубчатого венца.
Для функциональной проверки необходимо учитывать взаимное положение:
- рабочей оси отверстия;
- зубчатого венца;
- профилей зубьев;
- шага зубьев;
- торцевых и базовых поверхностей, если они определяют установку детали.
Именно поэтому технологические базы при обработке и измерении должны согласовываться с тем, как шестерня базируется в реальном механизме.
Всегда ли нужна максимально высокая точность шестерни
Нет. Правильная задача - обеспечить необходимую точность для конкретной передачи, а не назначить минимально возможные производственные допуски.
Более жесткие требования повышают требования к оборудованию, инструменту, базированию, промежуточному и окончательному контролю. Для тихоходного вспомогательного механизма и высокоскоростной прецизионной передачи требования закономерно могут отличаться.
| Условия работы | Что становится особенно значимым | Что следует определить до изготовления |
|---|---|---|
| Точное позиционирование | Кинематическая погрешность | Допустимое отклонение движения и требования к зубчатой передаче |
| Повышенная скорость вращения | Плавность зацепления и динамические воздействия | Допустимые шум, вибрация и требования к точности |
| Передача значительной нагрузки | Распределение нагрузки и контакт зубьев | Расчет передачи, материал, термообработка и требования к контакту |
| Реверсивный механизм | Зазоры и работа обеих сторон зубьев | Требования к зазору и точности позиционирования |
| Ремонт существующего оборудования | Совместимость новой детали с оставшимся колесом и посадочными элементами | Геометрию сопряженной передачи и состояние второй детали |
Практический принцип: сначала определяют функциональные требования механизма, затем назначают точность и контроль. Обратный подход может привести либо к недостаточной работоспособности, либо к необоснованному удорожанию изготовления.
Что необходимо контролировать после изготовления шестерни
Набор измерений определяется чертежом, типом передачи и принятой системой допусков. Универсального списка одинаковых измерений для всех зубчатых колес нет.
В зависимости от требований могут контролироваться:
- параметры шага;
- профиль зуба;
- направление линии зуба;
- радиальное биение;
- толщина зуба или связанные с ней контрольные параметры;
- посадочный диаметр;
- взаимное положение базовых поверхностей;
- комплексные показатели при контроле в зацеплении.
ISO 1328-2:2020 отдельно устанавливает систему классификации, связанную с двухпрофильными радиальными составными отклонениями цилиндрических эвольвентных колес. Это еще раз показывает, что контроль зубчатой детали может включать как измерение отдельных геометрических элементов, так и комплексную оценку поведения зубьев при проверочном зацеплении.
Главное
Точность изготовления шестерни нужна для того, чтобы реальное зацепление соответствовало расчетному настолько, насколько это требуется конкретному механизму. Погрешности шага, профиля, направления зуба и положения венца могут менять кинематику, плавность работы и распределение нагрузки. Поэтому качество зубчатого колеса следует задавать через конкретные требования чертежа и контролируемые показатели, а не формулировкой "сделать максимально точно".
Что указать при заказе шестерни
Для изготовления новой детали желательно передать исполнителю рабочий чертеж. Если его нет, исходной информацией может служить сохранившийся образец, но изношенную деталь нельзя автоматически считать эталоном исходной геометрии.
При заказе рекомендуется определить:
- Тип зубчатого колеса. Например, цилиндрическое прямозубое, косозубое, колесо внутреннего зацепления или другой тип.
- Основные геометрические параметры. Число зубьев, модуль, угол наклона зуба при его наличии, размеры венца и посадочных элементов.
- Требования к точности. Лучше указывать конкретный стандарт, степень или класс и контролируемые параметры.
- Материал. Он должен быть задан конструкторской документацией либо выбран расчетом с учетом режима работы.
- Термообработку и твердость. Если эти параметры требуются конструкцией, они должны быть отражены в документации.
- Рабочие базы и посадки. Они определяют положение зубчатого венца после монтажа.
- Требования к контролю. Особенно для деталей, от которых зависит позиционирование, плавность или надежность механизма.
Если требуется изготовление цилиндрической прямозубой детали по чертежу или образцу, параметры заказа можно сверить в разделе изготовление шестерён на заказ. Перед запуском в производство необходимо согласовать геометрию, материал, посадочные размеры и требования к точности.
Частые ошибки при заказе шестерён
Указывать только наружный диаметр и количество зубьев
Этих данных недостаточно для однозначного задания геометрии зубчатого колеса. Требуются дополнительные параметры зацепления и посадочной части.
Копировать размеры с сильно изношенного зуба
Изношенная поверхность уже отличается от исходной. Если отсутствует чертеж, геометрию нужно восстанавливать с учетом всей детали и сопряженного колеса, а не одного случайно измеренного зуба.
Выбирать степень точности только по принципу "чем точнее, тем лучше"
Жесткость допусков должна быть функционально обоснована. Избыточные требования усложняют изготовление и контроль, но сами по себе не исправляют ошибки конструкции или монтажа.
Не учитывать сопряженную шестерню
Новое зубчатое колесо работает не изолированно. При ремонте необходимо оценивать геометрию и состояние второй детали пары, межосевое расстояние, валы и подшипниковые узлы.
Считать, что высокий класс точности исключает проблемы после сборки
Даже правильно изготовленная деталь может работать неудовлетворительно при перекосе валов, неправильном межосевом расстоянии, деформациях корпуса или ошибках установки.
